电缆概念与种类

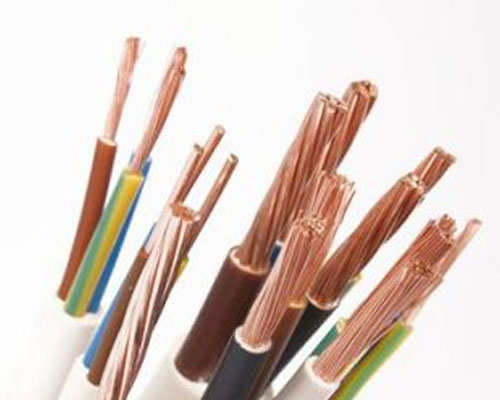

　　通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆,每组导线之间相互绝缘,并常围绕着一根中心扭成,整个外面包有高度绝缘的覆盖层



　　电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。



　　电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。电缆有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆等等。它们都是由多股导线组成，用来连接电路、电器等。



　　电线电缆命名



　　电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？



　　电线电缆产品的命名有以下原则：



　　1、产品名称中包括的内容：



　　(1)产品应用场合或大小类名称



　　(2)产品结构材料或型式；



　　(3)产品的重要特征或附加特征



　　基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。



　　2、结构描述的顺序



　　产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。



　　3、简化



　　在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。



　　案例：



　　额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆(太长了！)



　　“额定电压8.7/15kV”——使用场合/电压等级



　　“阻燃”——强调的特征



　　“铜芯”——导体材料



　　“交联聚乙烯绝缘”——绝缘材料



　　“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)



　　“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)



　　“电力电缆”——产品的大类名称



　　与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。



　　电线电缆型号



　　电线电缆的型号组成与顺序如下：



　　[1:类别、用途]-[2:导体]-[3:绝缘]-[4:内护层]-[5:结构特征]-[6:外护层或派生]-[7:使用特征]



　　其中，1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。



　　型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。有时为了突出该项，把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。



　　数字标记铠装层外被层或外护套



　　0无---



　　1联锁铠装纤维外被



　　2双层钢带聚氯乙烯外套



　　3细圆钢丝聚乙烯外套



　　4粗圆钢丝



　　5皱纹(轧纹)钢带



　　6双铝(或铝合金)带



　　8铜丝编织



　　9钢丝编织



　　电线电缆应用



　　1、电力系统



　　电力系统采用的电线电缆产品主要有架空裸电线、汇流排（母线）、电力电缆（塑料线缆、油纸力缆（基本被塑料电力电缆代替）、橡套线缆、架空绝缘电缆）、分支电缆（取代部分母线）、电磁线以及电力设备用电气装备电线电缆等。



　　2、信息传输系统



　　用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。



　　3、机械设备、仪器仪表系统



　　此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
